Сравнительный обзор систем вентиляции и кондиционирования воздуха

Сравнительный обзор систем вентиляции и кондиционирования воздуха

Всё о водопроводе и канализации

Насосные станции и очистные сооружения

Канализационные

Водопроводные

Пожарные

Завод Адмирал производит комплектные насосные станции для нужд водоснабжения, пожаротушения и канализации.
Сайт завода Адмирал: admiral-omsk.ru

Обзор систем вентиляции

Здоровье и самочувствие человека напрямую зависит от чистоты и свежести воздуха. В настоящее время все архитектурные и дизайнерские разработки учитывают эту естественную потребность людей. Поэтому как в жилых домах, так и на производстве, в офисах, складах большую роль играет современная эффективная система воздушной вентиляции. Прежде, чем выбрать вид вентиляционной системы, необходимо не только проконсультироваться со специалистами, но и самостоятельно ознакомиться с инструкцией данного устройства. Ваши знания помогут вам профессионально подойти к покупке и установке выбранной системы вентиляции и сэкономят затраты на ее содержание.

Содержание

Виды вентиляционных систем

Видов вентиляционных систем огромное множество:

  • установки миниприточного наборного типа;
  • вентиляторы (принцип забора воздуха извне);
  • фильтры (их очистка);
  • установки приточно-вытяжного типа (могут быть моноблочными либо набранными);
  • калориферы (наличие необходимого нагрева).

По принципу подогрева подаваемого воздуха (посредством электроэнергии либо нагретой теплосетью воды) подразделяются установки водяного или электрического вида, с наличием либо отсутствием блока утилизации. Самое сложное – выбрать тип вентиляционной системы для офисных помещений.

Параметры выбора офисных вентиляционных систем

При выборе офисных вентиляционных систем нельзя не учитывать такие параметры, как размер и расположение помещений, количество людей. Чем больше человек находятся в одном помещении, тем большая необходимость в свежем воздухе. Существуют СНИПы, а также санитарные нормы, определяющие объем воздуха на одного человека. Это норма составляет от сорока до шестидесяти кубов при норме пространства в 6 кв.м.

Выбираем тип систем наружного воздушного подогрева

В основном специалисты рекомендуют устанавливать в офисных помещениях вентиляционные системы с электрическим подогревом воздуха. Если же офис по квадратуре очень большой, то установленных лимитов на электроэнергию может не хватить и придется переплачивать. Системы на основе электрического подогрева устанавливаются в офисах, площадь которых менее 500 кв.м. Если объем помещений больше, рекомендуется устанавливать систему водяного подогрева. При этом такая установка будет более экономичной в связи с тем, что цена за электроэнергию больше чем за подогретую воду. На надежность работа установки с водяным подогревом напрямую зависит от постоянной и качественной работы городской системы теплоснабжения. Еще один нюанс. Система с водяным подогревом является более сложной в процессе эксплуатации, нежели с электрическим.

Кондиционирование воздуха и вентиляционные системы

Системы вентиляции делятся:

по принципу назначения:

по принципу действия:

по системе конструкции:

  • моноблочные вентиляционные системы;
  • наборные вентиляционные системы.

Следует иметь в виду, что прежде, чем составлять проект вентиляционных систем, необходимо учесть индивидуальность офисных помещений. Система вентиляции естественного типа работает по принципу движения воздуха, состоит из одного или двух внутренних кондиционных блоков, соединенных с наружными. Движение воздуха происходит естественным путем. Работы вытяжки зависит от скорости ветра, уровня давления, наружной температуры. Данная система работает лучше при невысокой температуре, так как при жаркой температуре снижается тяга. Большую эффективность имеют комбинированные либо принудительные системы, а также приточно-вытяжная вентиляция. Для того, чтобы повысить функциональность вентиляционной системы, а также сократить расходы на ее монтаж и дальнейшее обслуживание, рекомендуем установить единую вентиляционную систему.

Типы вентиляционных систем

Вентиляционные системы разнятся:

  • способами подачи;
  • назначением;
  • воздухообменным способом;
  • конструктивным исполнением.

Категория системы определяется при проектировании, принимая во внимание техническую и экономическую составляющие, а также установленные санитарные нормы.

Вентиляционные системы отличаются способом воздухоподачи:

Естественная вентиляция проектируется при наличии реальной возможности обеспечения установленного нормативами воздухообмена. Если такое невозможно, проектируется механическая вентиляция. Если есть возможность совместить два первых типа вентиляции одновременно, то проектируется смешанный тип вентиляции. Но самое главное при этом – наличие качественного воздухообмена в помещениях.

Назначение вентиляционных систем и их виды

Вентиляционные системы бывают аварийного и рабочего вида. Если рабочие системы поддерживают санитарные условия нахождения людей в помещениях, то аварийнее включаются только тогда, когда возникает чрезвычайная ситуация, угрожающая жизни и здоровью присутствующих там людей. Это может быть возгорание, ядовитые испарения, взрывоопасные газы, токсические вещества. При аварийной ситуации не происходит подача воздуха извне, она только не дает зараженному воздуху достигать других помещений.

  • местного типа;
  • общеобменного типа.

Общеобменная система способствует наличию достаточного количества обмена воздуха в помещениях. Она также способствует удалению избыточной влаги, загрязнения, высокой температуры. При воздухообмене применяется канальная и бесканальная системы. Местная вентиляция снабжает воздухом конкретное помещение и удаляет загрязнения в образовавшемся месте. Она устанавливается там, где количество работающих маленькое, а помещение большое, поэтому обмен воздуха осуществляется только на местах работы людей.

Конструктивное исполнение вентиляционных систем бывает:

  • канального вида;
  • бесканального вида.

Канальный вид представляет собой воздухоотводную систему, транспортирующую воздух. Эта система устанавливается в помещениях с большой площадью. Если каналы не предусмотрены, то такая система носит название бесканальной. Бесканальные системы прокладываются под потолком либо полом. Эти системы относятся к наиболее простому и менее энергозатратному варианту.

Приточная вентиляционная система

Ее главная задача состоит в обеспечении свежего воздухопритока в помещение. Чтобы такое оборудование работало более успешно, его дополнительно укомплектовуют элементами очистки и увлажнения. Но эта система не может осуществлять забор воздуха, в связи с чем отсутствует реальная возможность полного обновления свежего воздуха в комнате. Обычная вентиляционная система состоит из вентилятора, прикрепленного к фрамуге окна. Он способствует снабжение свежим воздухом помещения. Отработанный воздух уходит посредством вытяжных отверстий. Основой системы является вентилятор приточный. Он имеет хорошую мощность, эффективную воздухоподачу и давления. На технические характеристики вентилятора влияют длина и сложность каналов. Кроме вентилятора, система оснащена:

  • решетками;
  • воздухоотводами;
  • клапанами;
  • фильтрами;
  • распределителями;
  • нагревателями.

Посредством фильтров происходит очищение поступающего воздуха от замусоривания, мелких мошек, пыли. Эта очистка может быть тонкой, очень тонкой формы и грубой формы. По принципу работы могут быть электростатичными, сухими и влажными. Посредством калориферов и нагревателей происходит нагрев воздуха. Они делятся на электрические (работают от сети) и водяные (работают от отопительной домовой системы).

В качестве дополнительных элементов он могут быть оснащены:

  • осушителями;
  • элементами для уменьшения уровня шума;
  • рекуператорами;
  • увлажнителями;
  • средствами автоматизации;
  • другими.

Воздухоприемник размещается в местах, где попадание пыли практически невозможно. Туда же крепят и приточную камеру.

Читать еще:  Какой теплый пол лучше выбрать под плитку -

Устройства с механическим притоком устанавливаются как в жилых домах, так и на производственных предприятиях, очищают воздух как в отдельном помещении, так и на целом объекте. Может одновременно устанавливаться с системой естественного и вытяжного типа.

Вытяжная вентиляция

Это система является полной противоположностью приточной. Она устанавливается с целью выведения загрязненного воздуха из помещений. Она бывает целостного и собирательного типа.

Эвакуационный тип вентиляционной системы в основном устанавливается в квартирах. Он способствует выведению воздуха после его отработки и подогрева. Решетки-вытяжки крепятся вверху комнат. Приток свежего воздуха осуществляется извне через разъемы. Система предназначена для полной блокировки загрязненного воздуха. Особая роль отводится вентилятору. Благодаря его мощности система работает более эффективно. Такие приборы могут иметь низкое (до 50 м/с), среднее (до 80 м/с) и высокое давление (до 200 м/с).

Эта вентиляционная система оснащена такими основными элементами:

  1. Шкафами вытяжными. Они предназначены для уборки влажного и теплого воздуха, тяжелых газов и пыли.
  2. Отсосами. Способствуют устранению вредных веществ. Бесшумны.
  3. Зонтами вытяжными. Выводят вещества, находящиеся вверху.
  4. Вытяжными панелями. Устанавливаются в местах проведения сварочных работ.
  5. Отсосами бортовыми. Работают на больших и габаритных объектах. Небольшого диаметра, устанавливаются за пределами объектов.

Особенности эксплуатации такого вида систем.

Такая система применяется в том случае, если помещение не сильно загрязнено. Она устанавливается в складских помещениях, супермаркетах, спортивных залах, учреждениях здравоохранения, квартирах и жилых домах. Устанавливается также при наличии вентиляций естественного и приточного типов. Имеет как локальное действие, так и в общем выводит отработанные массы. Если воздух в помещении содержит большое количество агрессивного вещества, тогда необходимо выбрать вариант с применением антикоррозийного покрытия.

Приточно-вытяжная вентиляция. Принцип работы

Этот тип вентиляции лучше всего обновляет воздушные массы в помещении. Это смесь систем приточного и вытяжного типов. Его работа предназначена для балансировки наружного воздуха и удаляемого. Есть несколько разновидностей приточно-вытяжной вентиляции. Одна способствует смешиванию чистого и загрязненного воздуха, с последующим его выведением посредством специальных каналов. Вторая устанавливается на полу. При этом загрязненный воздух поднимается вверх и покидает помещение через верхние решетки. Чистый же воздух заходит снизу помещения. Чтобы вентиляция посредством вытеснения имела больший эффект, температура свежего воздуха должна быть меньше комнатной температуры. Оптимальная разница в жилых помещениях – до трех градусов, на объектах промышленности – до пять градусов.

К преимуществам можно отнести использование этой системы в сильно загрязненных производственных помещениях. В качестве недостатков необходимо отметить:

  • использование в помещениях со значительной площадью;
  • прилегающая территория должна быть большой;
  • если лишние предметы попали в диффузоры приточные, система перестает хорошо работать;
  • Постоянно повышается температурный градиент.

Не рекомендуется устанавливать этот тип оборудования в помещениях, где размещено мощное отопительное оборудование.

Принцип смешивания воздуха

При перемешивании чистый воздух попадает в помещение несколькими способами, а отработанный выходит посредством одного потока. Одним из ключевых параметров является эжекция ( это когда одна среда оказывает влияние на другую). Во избежание сквозняков, если существует значительная разница температур, у диффузоров должен быть значительный показатель. Большое роль играет и значение скорости воздушных масс. Чтобы правильно спроектировать вентиляционную систему, необходимо учесть наличие препятствий на потолке в виде люстр, светильников, перекрытий, колонн и прочего.

Существуют виды нестандартных помещений, где необходим особый подход к проектированию вентиляции. Так в учебных аудиториях сосредотачивается много учащихся, поэтом свежий воздух должен поступать под сиденья обучающихся. Но нельзя с достоверной точностью определить направление потока загрязненного воздуха в аудитории, поэтому оптимальным вариантом будет являться наличие специальных отверстий для воздухоотвода за задними партами. Но если эти воздухоотводы разместить в иных участках аудитории, то оптимальной чистоты воздуха не будет.

Сравнительный обзор систем вентиляции и кондиционирования воздуха

Составляющие элементы принудительной вентиляции

общие системы вентиляции

местные системы вентиляции

системы вентиляции моноблочного типа

системы вентиляции наборного типа

Перед составлением проекта вентиляционного устройства должны быть учтены, как минимум, особенности помещения.

Естественная вентиляционная система, в основу которой заложен естественный принцип движения воздушных потоков, оснащается одним или несколькими внутренними блоками кондиционирования, соединяемыми с наружными. Обмен воздуха основывается на естественном движении воздуха. Вытяжка обеспечивается такими факторами, как скорость ветра, уровень давления, температура снаружи. Особенно эффективны данные системы при невысоких температурах, так как в жаркую погоду может наблюдаться снижение тяги.

Наиболее эффективными будут системы принудительного или комбинированного типа. При установке в дополнение к естественной вентиляции приточного клапана, а также вытяжного вентилятора, можно значительно увеличить кратность воздухообмена. Однако наиболее эффективным вариантом является установка приточно-вытяжного типа вентиляции.

Для повышения функциональности систем вентиляции, а также сокращения расходов на монтаж отдельно вентиляции и отдельно системы кондиционирования, оптимальным вариантом будет установка единой системы.

Проектирование систем вентиляции и кондиционирования предполагает также учет следующих факторов:

  • площадь и конфигурация помещения;
  • возможность присоединения воздуховодов к центральной магистрали.

При этом следует помнить, что установка совмещенного проекта обойдется в несколько раз дешевле, что в основном обусловлено сокращением расходом при монтажных работах двух отдельных систем. При установке совмещенной системы необходимо в обязательном порядке учесть и то, какой вид оборудования монтируется.

В современном мире немаловажное значение имеет уровень автоматизации систем вентиляции и кондиционирования. Автоматика позволяет оборудованию для вентиляции и кондиционирования самостоятельно контролировать и регулировать скорость движения воздуха, а также уровень температуры в помещении. Также автоматизированное управление защищает систему от перегрузок различного рода. При обслуживании систем кондиционирования требуется регулярная чистка фильтров и вентиляционных каналов.

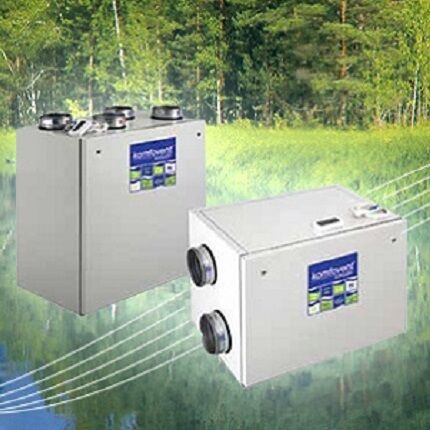

Приточно-вытяжной модуль – главный компонент вентиляционной системы с побуждением. Установка обеспечивает нормированную циркуляцию воздуха в замкнутом пространстве – подачу чистых потоков и вывод отработанных масс.

Вентиляционный модуль представляет комплекс оборудования, заключенного в единый корпус (моноблочный агрегат) или собранного из наборных элементов.

Схема устройства принудительной вентсистемы: 1 – приточно-вытяжной модуль (ПВУ), 2 – воздуховоды, воздухозаборные решетки, переходники, 3 – распределители воздушных струй, 4 – блок автоматики ( )

Конструкция приточно-вытяжного агрегата в обязательном порядке включает следующие элементы:

  1. Вентилятор. Базовый комплектующий для работы искусственной системы воздухообмена. В ПВУ с разветвленной сетью воздуховодов устанавливаются радиальные вентиляторы, поддерживающие высокий напор воздуха. В портативных ПВУ допустимо применение осевых моделей.
  2. Воздушный клапан. Устанавливается за наружной решеткой и предотвращает поступление воздуха извне при выключенной системе. При его отсутствии зимой в помещение будут просачиваться холодные потоки
  3. Магистраль воздуховодов . В системе задействованы две линии каналов: один – подача, а второй – выброс воздуха. Обе сети проходят через ПВУ. К первому воздуховоду подключается приточный вентилятор, ко второму, соответственно, вытяжной.
  4. Автоматика. Работа установки регулируется встроенной системой автоматики, реагирующей на показатели датчиков и заданные пользователем параметры.
  5. Фильтры. Для очистки поступающих масс применяется комплексная фильтрация. На входе приточного воздуховода размещается фильтр грубой чистки, его задача – удержание пуха, насекомых и частиц пыль.

Основное назначение первичной очистки – защита внутренних компонентов системы. Для более «тонкой» фильтрации перед воздухораспределителями устанавливаются фотокаталитический, угольный или другой тип барьера.

Устройство ПВУ на примере модели Вентс ВУТ с рекуперацией и нагревателем. В конструкции предусмотрен байпас для защиты теплообменника в зимнее время ( )

Некоторые комплексы оснащаются дополнительным функционалом: охлаждение, кондиционирование, увлажнение, многоступенчатая система очистки и ионизации воздуха.

Принцип работы приточно-вытяжного комплекса

Рабочий цикл ПВУ основывается на двухконтурной схеме транспортировки.

Читать еще:  Как выбрать инфракрасный обогреватель – отзывы, советы

Весь процесс вентилирования можно разбить на несколько этапов:

  1. Забор воздухопотока с улицы, его очистка и подача к распределителям через воздуховод.
  2. Поступление загрязненных масс в вытяжной канал и их последующая транспортировка к выходной решетке.
  3. Выброс отработанных струй наружу.

Схема циркуляции может дополняться стадиями передачи тепловой энергии между двумя потоками, дополнительным нагревом входящего воздуха и т.д.

Работа ПВУ. Обозначения на рисунке: 1 – приточно-вытяжной модуль, 2 – подача свежего воздуха, 3 – забор «отработки», 4 – выброс использованных воздушных масс наружу ( )

Работа принудительной системы обеспечивает комплекс преимуществ по сравнению с естественным воздухообменом:

  • поддержание заданных показателей – датчики реагируют на смену в атмосфере и подстраивают режим работы ПВУ;
  • фильтрация входящего потока и возможность его обработки – нагрев, охлаждение, увлажнение;
  • экономия расходов на отопление – актуально для устройств с рекуперацией.

К недостаткам использования ПВУ относятся: дороговизна вентиляционного комплекса, сложность монтажа после окончания ремонтно-строительных работ и шумовой эффект. В моноблочных установках последний минус устранен благодаря использованию шумоизолированного корпуса.

Основные параметры выбора вентустановки

Стоимость, производительность, энергопотребление зависят от функциональных возможностей ПВУ. Многообразие моделей условно делится на такие группы: установки с рекуперацией, агрегаты с подогревом и кондиционированием. Отдельная категория – «мобильные» аппараты.

Принудительная вентсистема кроме описанных выше достоинств имеет и значимый недостаток – существенное увеличение тепловых потерь. Вместе с отработанным воздухом «улетучивается» и выработанное отопительной системой тепло.

Издержки составляют порядка 60%. Решение проблемы – передача энергии от отводимого воздухопотока приточному.

Частичное возмещение тепла осуществляется в рекуператоре – модуль с теплообменником и вентилятором для продвижения разнонаправленных потоков. Обмен энергией происходит через стенки теплообменника – воздушные струи не смешиваются ( )

На сегодняшний день, большинство приточно-вытяжных установок изготавливаются с рекуператорами. Несмотря на дороговизну оборудования, целесообразность рекуперативной системы экономически обоснована.

Значения КПД «теплообменника»:

  • 30-60% – низкий уровень теплового возмещения;
  • 60-80% – хороший показатель эффективности;
  • свыше 80% – высококачественный теплообмен.

Интересно, что даже наличие рекуператора с КПД в 30% экономически выгодней ПВУ базовой комплектации без теплообменника. Средний срок окупаемости рекуперативной вентустановки – до 5-ти лет.

Эффективность ПВУ, схема движения воздухопотока, расход электроэнергии и цена модуля зависят от конструктива рекуператора.

Различают несколько видов теплообменников:

  • роторный;
  • пластинчатый;
  • тепловые трубки;
  • камерный модуль;
  • глеколевый агрегат.

Широкую распространенность получили первые две модели.

Обустройство и монтаж систем вентиляции требует капитальных инвестиций и немалых трудозатрат. Поэтому подход к выбору «сердца» вентсистемы базируется на точных расчетах и анализе ряда параметров.

Прежде всего, следует определиться с подходящими значениями производительности и статического давления.

Выводы и полезное видео по теме

Обустройство вентиляции с помощью приточно-вытяжного модуля используется в разных по назначению и метражу помещениях.

Обеспечение качественного воздухообмена зависит от грамотного расчета и выбора климатического оборудования. Если есть сомнения в собственных силах, то для определения параметров и разработки проекта лучше обратиться к профессионалам.

Типы систем кондиционирования и вентиляции

Системы кондиционирования и вентиляции

Чистый воздух — пожалуй, главное, ради чего состоятельные люди оставляют свои городские квартиры. Однако, даже живя в коттедже, не стоит оставлять без внимания качество воздуха во внутренних помещениях дома.

Тип систем кондиционирования

Специалисты считают, что одними кондиционерами в загородном доме не обойтись. Тем не менее, если вы хотите создать индивидуальный климат в каждом помещении, выбирать их все равно придется.

Все кондиционеры делятся на два типа. Первый — простые сплит-системы, в которых конденсатор и испаритель разнесены по разным блокам: внешнему и внутреннему.

Простая сплит-система кондиционирования

В загородном доме с большим количеством комнат уместнее второй тип системы кондиционирования — мультисплит-система, где на множество внутренних блоков приходится всего один наружный. При этом есть один нюанс — все кондиционеры должны работать либо на охлаждение, либо на нагрев. Да и количество внутренних приборов ограничено — на один внешний блок их может быть не более четырех. У обоих названных типов кондиционеров есть один важный недостаток — они потребляют достаточно много электроэнергии (около 7 киловатт в час).

Энергосберегающие технологии реализованы в системах mini VRV — мультизональных системах. Потратив электроэнергию на то, чтобы набрать нужную температуру, двигатель сбрасывает мощность и лишь поддерживает необходимый климат, позволяя, таким образом, экономить до 50% электроэнергии. При этом архитектура системы обеспечивает размещение до 9 внутренних блоков кондиционирования на 1 внешний. Сама аббревиатура VRV расшифровывается как Variable Refrigerant Volume, что в переводе означает Переменный объем хладагента.

Модель кондиционера

Когда тип системы выбран, осталось определиться, какой именно кондиционер нужен для конкретного помещения. Специалисты дают следующие рекомендации:

1. Кондиционеры настенного и настенно-потолочного типа подходят для спален и гостиных. Их можно установить максимально близко к потолку, что позволяет экономить стеновое пространство. Длина трассы достигает 30 метров. Можно четко отрегулировать траекторию воздушного потока — от строго вертикального до строго горизонтального положения жалюзи, а теплый воздух при этом будет подаваться на пол. Внутри большинства кондиционеров установлены самоочищающиеся антибактериальные фильтры с апатитотитановым покрытием. Настенные кондиционеры бывают не только привычно белоснежными, но и бежевыми, а некоторые производители предлагают перламутровые модели. Отдельные кондиционеры и вовсе будут смотреться на стене как картина — дизайнеры позаботились о художественном выполнении корпуса. Кстати, нанести изображение на кондиционер можно и самому, достаточно снять корпус и раскрасить его в любой цвет.

Кондиционер настенного типа

Кондиционер потолочного типа

2. Кондиционеры напольного или колонного, напольно-потолочного и потолочного типа идеальны для просторных гостиных и столовых. Мощный агрегат почти незаметен: по необходимости он крепится на полу вплотную к стене или потолку. Напольно-потолочный кондиционер незаменим, когда нужен широкий и мощный воздушный поток, способный проникнуть в самые далекие уголки помещения. Длина трассы у некоторых моделей составляет почти 50 метров.

В потолочном варианте установки мощный вентилятор кондиционера создает широкий скоростной воздушный поток (до 1660 мм), который сначала плавно растекается по потолку, а потом медленно опускается вниз, заполняя равномерной прохладой все помещение, независимо от его метража и планировки. Такой вариант подходит для помещений большой площади, не имеющих подвесных потолков. Напольный вариант больше подходит для кондиционирования офисов.

Кондиционер колонного типа

3. Кондиционеры кассетного типа уместны для охлаждения помещений сложных форм: Г- или Т-образных, узких и длинных коридоров. Приборы крепятся к потолку или под него (в случае подвесных потолков). Такие блоки более компактны по сравнению с их настенными и напольными собратьями: размер лицевой панели некоторых моделей достигает 650×650 миллиметров. Подача воздуха идет в четырех направлениях, длина трассы около 20-25, а у некоторых моделей даже до 70 метров.

Кондиционер кассетного типа

4. Кондиционеры канального типа — для сложных, с точки зрения архитектуры, помещений, где много перепадов меж- потолочных и межстеновых пространств, переменная этажность, горизонтальное или вертикальное зонирование. Внутренний блок представляет собой компактный короб, который можно спрятать в узких межпотолочных и стеновых пространствах. Главная особенность такого типа приборов: охлажденный воздух можно подавать сразу в несколько помещений.

Система кондиционирования канального типа

Системы вентиляции

И все-таки сами по себе кондиционеры не решают проблему свежего воздуха. Приток кислорода с улицы обеспечивает приточная и вытяжная вентиляция. При обустройстве приточно-вытяжной вентиляции важно позаботиться о том, как сделать менее заметным шум, который будут производить установки. Прежде всего, следует узнать, предусматривает ли система вентиляции шумоглушители, а саму систему воздуховодов нужно рассчитать таким образом, чтобы скорость потока воздуха была минимальной.

Читать еще:  Качественные ролики для душевых кабин обеспечат комфорт

Вентиляция коттеджа обязательно должна включать в себя приточную систему. Подобная система в загородном доме будет наиболее эффективной в сочетании с кондиционерами — вы добьетесь и нужного климата, и хорошего воздухообмена. Есть только одно «но»: «плохой» воздух не будет удаляться из комнаты. Для этого необходима вытяжная вентиляция.

В схему вытяжной вентиляции входит сам вентилятор и сеть воздуховодов с воздухозаборными решетками, или диффузорами. Существует и бесканальная вытяжная вентиляция: в такой конфигурации предусмотрен либо осевой вытяжной вентилятор, встроенный в оконную раму или отверстие в стене, либо крышные вентиляторы.

Чтобы спроектировать приточную вентиляцию, нужно знать следующие показатели:

  • расход воздуха (рассчитывается в кубометрах в час и зависит от величины помещения);
  • мощность калорифера (кВт);
  • напор или внешнее статическое давление (Па);
  • уровень шума (ДБ).

Стоимость систем кондиционирования и вентиляции и их установки

Комплекс «кондиционеры + приточная система + вытяжная установка» позволяет создать идеальный климат во всем коттедже, однако при этом значительно увеличивает энергозатраты. Если вы желаете сэкономить на плате за электричество, лучше выбрать приточно-вытяжную установку с рекуператором. Благодаря этому специальному устройству тепло вытяжного воздуха передается холодному приточному, то есть не нужно тратить электроэнергию на то, чтобы нагреть поступающий с улицы поток. По подсчетам специалистов, с помощью рекуператора можно сэкономить до 70% энергии.

Типы систем кондиционирования и вентиляции

Системы кондиционирования и вентиляции

Чистый воздух — пожалуй, главное, ради чего состоятельные люди оставляют свои городские квартиры. Однако, даже живя в коттедже, не стоит оставлять без внимания качество воздуха во внутренних помещениях дома.

Тип систем кондиционирования

Специалисты считают, что одними кондиционерами в загородном доме не обойтись. Тем не менее, если вы хотите создать индивидуальный климат в каждом помещении, выбирать их все равно придется.

Все кондиционеры делятся на два типа. Первый — простые сплит-системы, в которых конденсатор и испаритель разнесены по разным блокам: внешнему и внутреннему.

Простая сплит-система кондиционирования

В загородном доме с большим количеством комнат уместнее второй тип системы кондиционирования — мультисплит-система, где на множество внутренних блоков приходится всего один наружный. При этом есть один нюанс — все кондиционеры должны работать либо на охлаждение, либо на нагрев. Да и количество внутренних приборов ограничено — на один внешний блок их может быть не более четырех. У обоих названных типов кондиционеров есть один важный недостаток — они потребляют достаточно много электроэнергии (около 7 киловатт в час).

Энергосберегающие технологии реализованы в системах mini VRV — мультизональных системах. Потратив электроэнергию на то, чтобы набрать нужную температуру, двигатель сбрасывает мощность и лишь поддерживает необходимый климат, позволяя, таким образом, экономить до 50% электроэнергии. При этом архитектура системы обеспечивает размещение до 9 внутренних блоков кондиционирования на 1 внешний. Сама аббревиатура VRV расшифровывается как Variable Refrigerant Volume, что в переводе означает Переменный объем хладагента.

Модель кондиционера

Когда тип системы выбран, осталось определиться, какой именно кондиционер нужен для конкретного помещения. Специалисты дают следующие рекомендации:

1. Кондиционеры настенного и настенно-потолочного типа подходят для спален и гостиных. Их можно установить максимально близко к потолку, что позволяет экономить стеновое пространство. Длина трассы достигает 30 метров. Можно четко отрегулировать траекторию воздушного потока — от строго вертикального до строго горизонтального положения жалюзи, а теплый воздух при этом будет подаваться на пол. Внутри большинства кондиционеров установлены самоочищающиеся антибактериальные фильтры с апатитотитановым покрытием. Настенные кондиционеры бывают не только привычно белоснежными, но и бежевыми, а некоторые производители предлагают перламутровые модели. Отдельные кондиционеры и вовсе будут смотреться на стене как картина — дизайнеры позаботились о художественном выполнении корпуса. Кстати, нанести изображение на кондиционер можно и самому, достаточно снять корпус и раскрасить его в любой цвет.

Кондиционер настенного типа

Кондиционер потолочного типа

2. Кондиционеры напольного или колонного, напольно-потолочного и потолочного типа идеальны для просторных гостиных и столовых. Мощный агрегат почти незаметен: по необходимости он крепится на полу вплотную к стене или потолку. Напольно-потолочный кондиционер незаменим, когда нужен широкий и мощный воздушный поток, способный проникнуть в самые далекие уголки помещения. Длина трассы у некоторых моделей составляет почти 50 метров.

В потолочном варианте установки мощный вентилятор кондиционера создает широкий скоростной воздушный поток (до 1660 мм), который сначала плавно растекается по потолку, а потом медленно опускается вниз, заполняя равномерной прохладой все помещение, независимо от его метража и планировки. Такой вариант подходит для помещений большой площади, не имеющих подвесных потолков. Напольный вариант больше подходит для кондиционирования офисов.

Кондиционер колонного типа

3. Кондиционеры кассетного типа уместны для охлаждения помещений сложных форм: Г- или Т-образных, узких и длинных коридоров. Приборы крепятся к потолку или под него (в случае подвесных потолков). Такие блоки более компактны по сравнению с их настенными и напольными собратьями: размер лицевой панели некоторых моделей достигает 650×650 миллиметров. Подача воздуха идет в четырех направлениях, длина трассы около 20-25, а у некоторых моделей даже до 70 метров.

Кондиционер кассетного типа

4. Кондиционеры канального типа — для сложных, с точки зрения архитектуры, помещений, где много перепадов меж- потолочных и межстеновых пространств, переменная этажность, горизонтальное или вертикальное зонирование. Внутренний блок представляет собой компактный короб, который можно спрятать в узких межпотолочных и стеновых пространствах. Главная особенность такого типа приборов: охлажденный воздух можно подавать сразу в несколько помещений.

Система кондиционирования канального типа

Системы вентиляции

И все-таки сами по себе кондиционеры не решают проблему свежего воздуха. Приток кислорода с улицы обеспечивает приточная и вытяжная вентиляция. При обустройстве приточно-вытяжной вентиляции важно позаботиться о том, как сделать менее заметным шум, который будут производить установки. Прежде всего, следует узнать, предусматривает ли система вентиляции шумоглушители, а саму систему воздуховодов нужно рассчитать таким образом, чтобы скорость потока воздуха была минимальной.

Вентиляция коттеджа обязательно должна включать в себя приточную систему. Подобная система в загородном доме будет наиболее эффективной в сочетании с кондиционерами — вы добьетесь и нужного климата, и хорошего воздухообмена. Есть только одно «но»: «плохой» воздух не будет удаляться из комнаты. Для этого необходима вытяжная вентиляция.

В схему вытяжной вентиляции входит сам вентилятор и сеть воздуховодов с воздухозаборными решетками, или диффузорами. Существует и бесканальная вытяжная вентиляция: в такой конфигурации предусмотрен либо осевой вытяжной вентилятор, встроенный в оконную раму или отверстие в стене, либо крышные вентиляторы.

Чтобы спроектировать приточную вентиляцию, нужно знать следующие показатели:

  • расход воздуха (рассчитывается в кубометрах в час и зависит от величины помещения);
  • мощность калорифера (кВт);
  • напор или внешнее статическое давление (Па);
  • уровень шума (ДБ).

Стоимость систем кондиционирования и вентиляции и их установки

Комплекс «кондиционеры + приточная система + вытяжная установка» позволяет создать идеальный климат во всем коттедже, однако при этом значительно увеличивает энергозатраты. Если вы желаете сэкономить на плате за электричество, лучше выбрать приточно-вытяжную установку с рекуператором. Благодаря этому специальному устройству тепло вытяжного воздуха передается холодному приточному, то есть не нужно тратить электроэнергию на то, чтобы нагреть поступающий с улицы поток. По подсчетам специалистов, с помощью рекуператора можно сэкономить до 70% энергии.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
