Как сделать самый простой и самый дешевый обогреватель

В статье будет рассмотрен пример, как можно сделать самый простой обогреватель из подручных средств. Конечно, это всего лишь образец, отображающий принцип работы устройства, процесс его сборки и так далее. Но на основе описанной схемы можно собрать и более мощный вариант, с помощью которого можно будет без проблем обогревать гараж или дом.

работает устройство напрямую от сети 220 Вольт, никаких блоков питания не требуется.

Материалы и инструменты для создания обогревателя:
— два куска стекла (можно вырезать любые необходимые);
— немного алюминиевой фольги;
— обычная свечка;
— герметик, клей и так далее;
— ватная палочка или любой другой похожий предмет;
— кусок провода с вилкой (две жилы);
— желательно иметь мультиметр;
— паяльник.

Процесс изготовления обогревателя:

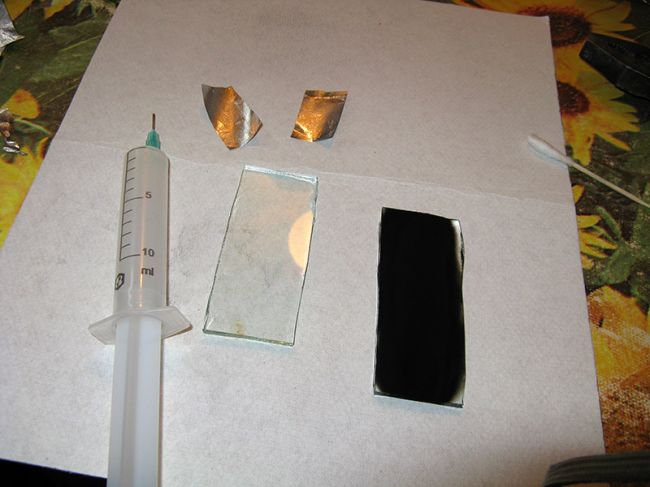

Шаг первый. Создаем аналог термопленки
Сперва стекло нужно тщательно вымыть и очистить, на нем не должно быть следов грязи и жира. Далее берется обычная свеча, поджигается, и с помощью нее нужно хорошенько закоптить одну половинку стекла. В общей сумме автор двигал стекло туда назад около 4-ка раз, чтобы оно хорошо закоптилось. Также нужно сделать хотя бы три паузы перед «копчениями». То есть закоптить стекло первый раз, затем второй и еще раз третий. Чем сильнее будет закопчено стекло, тем сильнее будет греть обогреватель.

Шаг второй. Сборка конструкции
Теперь нужно взять ватную палочку и осторожно собрать на стекле лишние куски сажи. Всего нужно очистить по краю расстояние около 0.5 см. Далее нужно взять фольгу и вырезать из нее два электрода, по ширине они должны быть такими, как ширина оставшейся сажи на стекле.

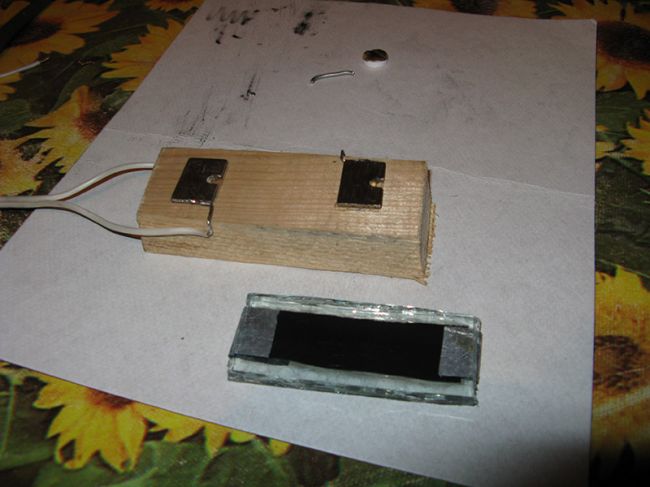

Теперь можно собирать устройство. Электроды накладываются на сажу, а по краям стекла наносится клей. Теперь нужно осторожно прижать половинки друг к другу и дать клею высохнуть. Вот и все, обогреватель готов.

Шаг третий. Испытания обогревателя
В результате испытаний самодельного обогревателя удалось определить, что он имеет сопротивление 40 кОм. Чем толще будет слой сажи, тем меньше будет сопротивление и тем выше будет температура, и наоборот. В итоге расчетная мощность образца составила порядка 1.2 Вт.

При включении обогревателя в сеть, он начал очень медленно нагреваться, при этом на 40-ой минуте его температура достигла 37 С градусов. Выше температура не поднималась, видимо это переломный момент, при котором наступил баланс между нагревом и теплоотдачей.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

5 идей сборки самодельного электрического обогревателя

Предупреждение

Прежде чем собирать самодельные обогреватели нужно понимать, что данные приборы являются источниками повышенной опасности, при неправильной сборке и эксплуатации они могут привести к возгоранию и пожару. Поэтому их ни в коем случае нельзя оставлять без присмотра, а использование должно проводиться с осторожностью. Особое внимание следует обратить на испытания прибора: проводить их нужно вдали от легковоспламеняемых предметов.

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных кусочка стекла, площадью около 25 см 2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• несколько ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

1. Тщательно протрите стекло тряпочкой от грязи и пыли.
2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
5. Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
7. Затем загерметизируйте все места соединения.
8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U 2 /R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
9. Приклейте концы фольги к одной из сторон.
10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40 о , чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

Идея №2 – Мини-обогреватель из банки

Еще одна оригинальная модель самодельного электрообогревателя, которая подойдет для локального обогрева в гараже либо комнате. Все, что нужно для сборки это:

• банка из-под кофе;
• трансформатор 220/12 Вольт;
• диодный мост;
• кулер;
• нихромовая проволока;
• текстолит квадратной формы со стороной, равной диаметру банки;
• дрель с тонким сверлом;
• паяльник;
• шнур для подключения к сети;
• кнопочный переключатель.

Эта инструкция еще проще и сделать электрический обогреватель из банки своими руками можно за 1-2 часа. Для начала с текстолита нужно снять фольгу и вырезать в нем середину, как показано на фото ниже:

После этого с помощью дрели необходимо сделать по диагонали отверстия. В отверстия закрепляем нихромовую проволоку определенного диаметра и длинны (отдельно расчет длины мы предоставили в статье: https://samelectrik.ru/raschet-nihroma.html). Эти параметры рассчитываем по закону Ома для участка цепи (U=R*I). После чего прикручиваем провода.

Соединяем в одну цепь трансформатор, диодный мост, кулер, нихромовую проволоку и переключатель. Диодный мост нам необходим для питания кулера, так как он требует постоянное напряжение.

Монтируем вентилятор в банку, используя клей, после чего крепим текстолит так, как показано на фото:

Помещаем в банку все элементы самодельного электрического обогревателя, сверлим в крышке отверстия и проверяем работоспособность устройства!

Если Вы хотите сделать более мощное устройство со спиралью, рекомендуем просмотреть видео урок ниже:

Идея №3 — Экономичный инфракрасный обогреватель

Вот мы и переходим к более мощным электрообогревателям, которые можно запросто сделать самостоятельно в домашних условиях. Для изготовления инфракрасного обогревателя нам понадобятся следующие материалы:

• 2 листа пластика, площадь каждого 1 м 2 ;
• графитовый порошок, измельченный до фракции муки;
• эпоксидный клей;
• две медных клеммы;
• шнур с вилкой для подключения к сети 220 Вольт.

Итак, сделать комнатный инфракрасный обогреватель своими руками можно по следующей инструкции:

Кстати, для того, чтобы конструкция была более прочной, рекомендуется поместить инфракрасный обогреватель в деревянную рамку, которую также можно сделать своими руками. Не забудьте перед подключением проверить сопротивление прибора и рассчитать мощность, иначе пластик может начать дымить и даже загореться! Поэтому во время испытаний внимательно следите за нагревом.

Идея №4 – Масляный прибор

Еще одна модель устройства, которую рекомендуется собрать для отопления гаража либо других хозяйственных построек на даче. Все, что Вам нужно – старая батарея, трубчатый нагреватель, масло и пробка. Также потребуется сварочный аппарат, навыки работы со сваркой и немного свободного времени. На фото ниже представлен один из вариантов самодельного масляного обогревателя.

Внизу слева установлен трубчатый нагреватель, вверху пробка для слива/залива масла. Несложная конструкция электрообогревателя, которой будет достаточно для отопления небольшого помещения.

На видео ниже наглядно показывается, как сделать масляный обогреватель своими руками:

Идея №5 – Автомобильная электропечь

Ну и последний вариант самодельного обогревателя – устройство, работающее от 12 Вольт от бортовой сети автомобиля, которое можно использовать для обогрева салона собственного авто. Для сборки Вам нужны будут следующие материалы:

• корпус от старого блока питания от компьютера;
• нихромовая проволока;
• остатки от напольной керамической плитки;
• крепежные детали: болты, уголки, пластины.

Самому сделать электрический обогреватель для машины не так уж и сложно. Процесс сборки рекомендуется просмотреть на мастер-классе в фото примерах:

Недостаток такого обогревателя – повышенная опасность возгорания в машине, т.к. нихромовая проволока практически не защищена. Помимо этого нужно правильно рассчитать мощность устройства, чтобы не вывести из строя проводку автомобиля. В этом вам поможет закон Ома.

Вот и все идеи по сборке самодельного электрообогревателя. Как Вы видите, простой электрический прибор можно запросто изготовить из различных подручных материалов, было бы желание. Если Вам понравились мастер-классы, поделитесь записью с друзьями, чтобы и они знали, как сделать обогреватель своими руками для дома, гаража либо машины!

Будет интересно прочитать:

Как сделать обогреватель своими руками: обзор 2-х самодельных вариантов

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Требования к самодельному прибору

Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.

Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:

• простым в монтаже;
• продуктивным;
• экономичным в потреблении электроэнергии;
• безопасным;
• выгодным, то есть затраты на его производство должны быть минимальными;
• удобным;
• компактным.

Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.

Самоделка #1 — на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

• Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
• Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
• Эпоксидный клей.
• Кусок исправного провода с вилкой на конце.

Обогреватель Доброе тепло — прототип для множества самодельных устройств

Работа выполняется поэтапно:

• Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
• На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
• Пластиковые листы соединяем между собой при помощи эпоксидного клея.
• Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
• С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
• Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
• Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

Схема устройства будущего обогревательного устройства

Самоделка #2 — мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

• два одинаковых по размерам куска стекла;
• алюминиевая фольга;
• герметик;
• обычная парафиновая свеча;
• провод с вилкой на конце;
• эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

• Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
• Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
• С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
• Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
• Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
• Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.

Обогреватель своими руками в домашних условиях

Когда в доме слишком холодно, то трудно назвать такое жилище уютным. Порой случаются аварии на основных теплотрассах, а желание обогреть квартиру становится первостепенным. Сделать обогреватель своими руками по силам каждому, поэтому тема, как осуществить задуманное, очень актуальна. Но в любом новом деле нужны знания. Если надоело мёрзнуть, надёжная теплоустановка не помешает.

Классификация теплоустройств

Существует огромное количество самодельных обогревателей. Сделать их можно из подручного материала. Многие народные умельцы стараются, как могут. Из-за этого часто появляются такие конструкции, которые становятся причинами больших бед. Прежде чем приступить к работе, мудрый хозяин подумает о безопасности.

Несмотря на многообразие, все устройства делятся на определённые группы по основным техническим характеристикам.

Вот перечень их отличий:

1. Масляные и водяные. Батарея, наполненная подогреваемой жидкостью, по-прежнему является наиболее распространённым видом обогревателей из-за своей относительной безопасности и надёжности.
2. Электрокамины. Приборы с открытым элементом для нагревания воздуха. Один из самых опасных видов подобных устройств. Пожары, ожоги, поражение электротоком — это основные проблемы, которые несёт с собой неправильно сделанный или эксплуатируемый прибор подобного типа.
3. Тепловентиляторы. Принцип нагревателя тот же, что и в предыдущем варианте, только воздух здесь подаётся в помещение специальным вентилятором, вмонтированным в устройство. Очень удобен для быстрого обогрева определённого места.
4. Термопанели. Самый безопасный и надёжный вид самодельных обогревателей. Сделать его очень просто из готовых инфракрасных панелей. Кто-то отваживается на самостоятельное изготовление таких панелей из подручного материала.
5. Пламенные. Обогреватели, в которых используется открытый огонь. Очень редко применяются в домашних условиях, но популярны на рыбалке, в походных условиях, для обогрева сараев и гаражей. Само собой, что при таком виде обогрева соблюдению правил пожарной безопасности уделяют повышенное внимание.

Виды обогревателей для домашнего использования

При выборе конструкции будущего прибора важно обращать внимание не только на его безопасность, но и на эффективность. Поэтому сначала определяют, каким требованиям и целям должен соответствовать будущий обогреватель.

Вот некоторые критерии такой оценки:

• безопасность;
• продуктивность;
• экономичность;
• простота сборки и обслуживания;
• компактность;
• удобство;
• эффективность.

Сопоставив все за и против каждого вида и определившись с целями, выбирают наиболее подходящий вариант, чтобы сделать в домашних условиях обогреватель, способный служить долго и надёжно.

В том видео вы узнаете, как сделать каталитический обогреватель;

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

После этого обогреватель готов к использованию. Предварительно его проверяют в разных режимах работы.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
5. Монтируют вентилятор внутрь банки болтами и кронштейном.
6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
9. Для устойчивости делают из толстой проволоки специальную подставку.
10. Включают в сеть и проверяют устройство.

Такой маленький электрический обогреватель очень быстро согреет в гараже, если надо произвести срочный ремонт. Он понадобится зимой на даче, когда нет времени разводить огонь в основной печи.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

1. Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
2. Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
3. Графит перемешивают с эпоксидной смолой 1 к 2.
4. Кладут на стол плиты со схемой, гладкой стороной вниз.
5. Наносят тонким слоем смесь графита и клея по схеме.
6. Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
7. Вставляют клемы в обозначенных заранее местах вывода.
8. Дают просохнуть.
9. Присоединяют электрические провода и проверяют работоспособность.
10. Делают деревянную рамку для устойчивости.
11. Оснащают устройство терморегулятором.

Сделав такой обогреватель, хозяин может быть спокоен за его надёжность. Этот вариант самый безопасный для эксплуатации и очень экономичный.

Самодельный обогреватель своими руками;

Техника безопасности

Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.

Всегда следует помнить:

1. Нельзя использовать неисправные электроприборы.
2. Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
3. Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
4. При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.

В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.

Алгоритм работы по изготовлению обогревателя собственноручно;
